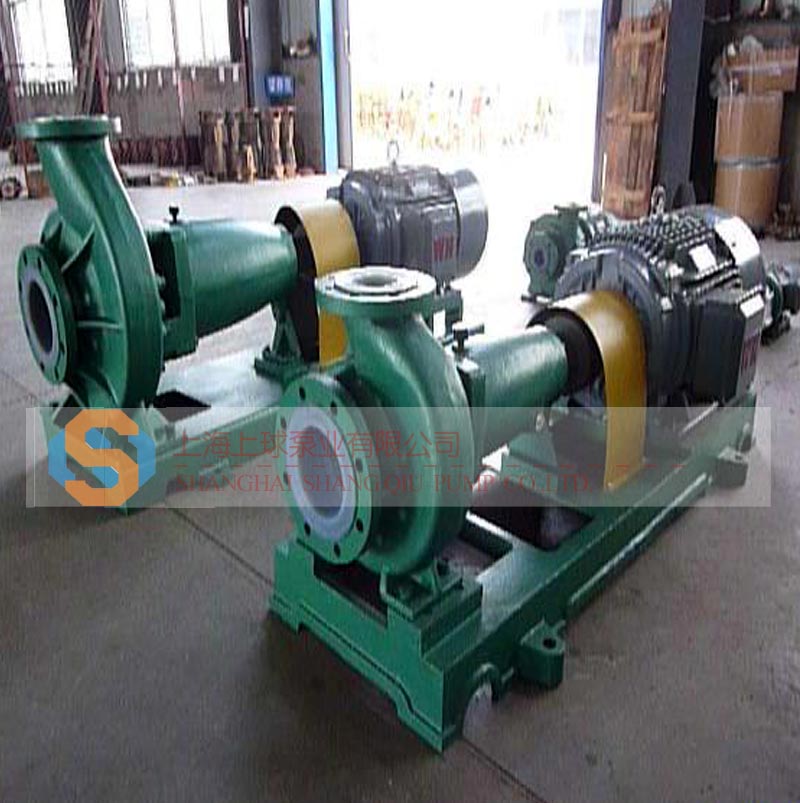

IHF系列氟塑料合金化工离心泵（氟塑料泵）


应用领域：食品、制药、日化、化工、水处理等

销售热线：021-63172288 13818616363

图文传真：021-63538556

上海上球泵业优势：质量稳定，常规产品全部

各种材质、非常规产品皆可订做 现货供应

  • 产品概述
  • 型号定义
  • 适用范围

产品概述：

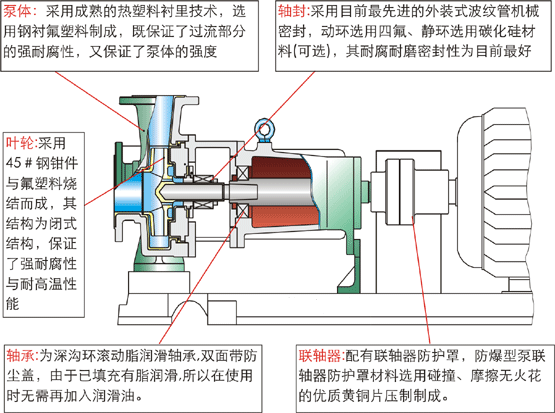

IHF为单级单吸式氟塑料合金化工离心泵，该泵是按照国际标准并结合非金属泵的加工工艺设计生产。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。
该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前世界是最耐腐蚀设备之一。
本司氟塑料泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

技术参数：
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
最高工作压力：1.6Mpa。

型号意义：

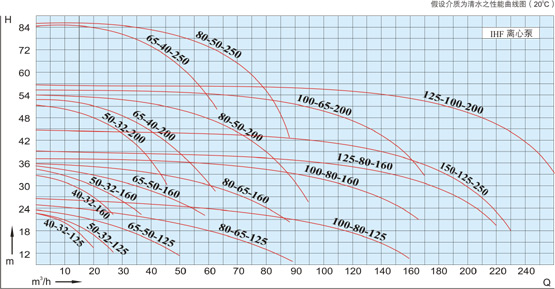

性能参数选型：

型   号 转速
r/min 		流量Q 扬程
m 		效率
% 		功率 P 必耐汽
蚀余量
(m)
m3/h l/s 轴功率 电机功率
（KW)
 IHF32-25-125 2900 3.5 0.97 21 40 0.5 1.5 2.3
5 1.39 20 44 0.62
6.5 1.8 18 42 0.76
1450 1.75 0.49 5.25 37 0.068 0.75 2.3
2.5 0.69 5 40 0.085
3.25 0.9 4.5 38 0.105
 IHF32-25-125A 2900 3.1 0.06 17.6 38 0.7 1.1 2.3
4.5 1.25 16 41 0.48
5.8 1.61 14.4 40 0.57
 IHF32-25-160 2900 3.5 0.97 33 34 0.93 2.2 2.3
5 1.39 32 40 1.1
6.5 1.8 30 42 1.26
1450 1.75 0.49 8.25 30 0.131 0.75 2.3
2.5 0.69 8 38 0.143
3.25 0.9 7.5 40 0.166
 IHF32-25-160A 2900 3.1 0.86 29 30 0.81 1.5 2.3
4.5 1.25 28 35 0.97
5.8 1.61 26 36 1.14
 IHF40-32-125 2900 4.4 1.22 21 40 0.63 2.2 2.5
6.5 1.8 20 45 0.79
8.3 2.31 18 43 0.95
1450 2.2 0.6 5.25 37 0.085 0.75 2.5
3.25 0.9 5 41 0.108
4.15 1.15 4.5 40 0.127
 IHF40-32-125A 2900 3.9 1.08 17.6 38 0.49 1.5 2.5
5.6 1.56 16 42 0.58
7.4 2.06 14.4 40 0.72
 IHF40-32-160 2900 4.4 1.22 33 34 1.16 2.2 2.5
6.5 1.8 32 40 1.42
8.3 2.31 30 39 1.71
1450 2.2 0.6 8.25 33 0.14 0.75 2.5
2.5 0.9 8 36 0.15
3.25 1.15 7.5 37 0.18
 IHF40-32-160A 2900 3.9 1.08 29 32 0.96 1.5 2.5
5.6 1.56 28 38 1.23
7.4 2.06 26 37 1.41
 IHF50-32-125 2900 8.8 1.08 21.5 45 1.15 2.2 3.0
12.5 1.56 20 54 1.26
16.3 2.06 17.5 53 1.47
1450 4.4 1.2 5.37 37 0.17 0.75 3.0
6.25 1.74 5 46 0.18
8.15 2.26 4.37 45 0.22
 IHF50-32-125A 2900 8 2.22 17 42 0.88 1.5 3.0
11 3.05 16 52 0.92
14.5 4.03 14 51 1.08
 IHF50-32-160 2900 8.8 2.44 33 41 1.93 4 3.0
12.5 3.47 32 48 2.27
16.3 4.53 30 47 2.84
1450 4.4 1.2 8.25 31 0.31 0.75 3.0
6.25 1.74 8 41 0.33
8.15 2.26 7.5 42 0.39
 IHF50-32-160A 2900 8.2 2.28 29 39 1.16 3 3.0
11.7 3.25 28 47 1.88
15.2 4.22 26 46 2.34
 IHF50-32-200 2900 8.8 2.44 52 34 3.7 7.5 3.0
12.5 3.47 50 42 4.1
16.3 4.53 48 41 5.2
1450 4.4 1.2 13 25 0.62 1.5 3.0
6.25 1.74 12.5 33 0.65
8.15 2.26 12 36 0.74
 IHF50-32-200A 2900 8.2 2.28 45 31 3.24 5.5 3.0
11.7 11.7 44 40 3.5
15.2 15.2 42 39 4.45
 IHF50-32-250 2900 8.8 8.8 82 27 7.3 11 3.0
12.5 12.5 80 35 7.8
16.3 16.3 76 34 10
1450 4.4 4.4 20.5 20 1.22 2.2 3.0
6.25 6.25 20 27 1.26
8.15 8.15 19 30 1.4
 IHF50-32-250A 2900 8.2 8.2 71 25 4.53 7.5 3.0
11.7 11.7 70 34 6.56
15.2 15.2 68 33 8.52
 IHF65-50-125 2900 17.5 17.5 21.5 56 1.83 3 3.5
25 25 20 64 2.13
32 32 17.5 63 2.42
1450 8.72 8.75 5.37 45 0.28 0.75 3.5
12.5 12.5 5 57 0.3
16 16 4.37 58 0.33
 IHF65-50-125A 2900 15.6 15.6 17 53 1.36 2.2 3.5
22.3 22.3 16 62 1.57
29 29 14 61 1.79
 IHF65-50-160 2900 17.5 17.5 33 50 3.15 5.5 3.5
25 25 32 59 3.69
32 32 27.5 57 4.2
1450 8.75 8.75 8.25 40 0.49 1.1 3.5
12.5 12.5 8 53 0.51
16 16 6.87 51 0.59
 IHF65-50-160A 2900 16.4 16.4 29 48 2.7 4 3.5
23.3 23.3 28 58 3.1
30.4 30.4 24 56 3.54
 IHF65-40-200 2900 17.5 17.5 52 45 5.5 11 3.5
25 25 50 54 6.3
32 32 45.5 54 7.35
1450 8.75 8.75 13 36 0.86 1.5 3.5
12.5 12.5 12.5 46 0.93
16 , , ,
16 		11.4 47 1.05
 IHF65-40-200A 2900 16.4 16.4 46 43 4.3 7.5 3.5
23.3 23.3 44 53 5
30.4 30.4 40 52 5.2
 IHF65-40-250 2900 17.5 17.5 82 39 10.1 18.5 3.5
25 25 80 50 10.9
32 32 76 52 12.74
1450 8.75 8.75 20.5 32 1.52 3 3.5
12.5 12.5 20 42 1.62
16 16 19 44 1.88
 IHF65-40-250A 2900 16.4 16.4 71 36 8.8 15 3.5
23.3 23.3 70 48 9.3
30.4 30.4 68 50 11.25
 IHF80-65-125 2900 35 35 21.5 64 3.2 5.5 4.0
50 50 20 69 3.95
65 65 17 67 4.5
1450 17.5 17.5 5.37 54 0.47 1.1 4.0
25 25 5 64 0.53
32.5 32.5 4.25 62 0.61
 IHF80-65-125A 2900 31 31 17 62 2.3 4 4.0
45 45 16 68 2.88
58 58 14 67 3.3
 IHF80-65-160 2900 35 35 33 60 5.24 11 4.0
50 50 32 68 6.41
65 65 27.5 67 7.27
 IHF80-65-160 1450 17.5 4.86 8.25 50 0.78 1.5 4.0
25 6.9 8 62 0.88
32.5 9 6.88 61 1
 IHF80-65-160A 2900 31 8.6 29 58 4.1 7.5 4.0
45 12.5 28 67 5.12
58 16.1 24 66 5.34
 IHF80-50-200 2900 35 9.72 52 52 9.53 15 4.0
50 13.9 50 64 10.64
65 18.1 45.5 65 12.39
1450 17.5 4.86 13 51 1.21 3 4.0
25 6.9 12.5 59 1.44
32.5 9 11.38 58 1.74
 IHF80-50-200A 2900 31 8.6 46 50 7.35 11 4.0
45 12.5 44 63 8.56
58 16.1 40 62 10
 IHF80-50-250 2900 35 9.72 82 40 19.4 30 4.0
50 13.9 80 50 21.8
65 18.1 72 51 25
1450 17.5 4.86 20.5 40 2.4 4 4.0
25 6.9 20 50 2.7
32.5 9 18 51 3.12
 IHF80-50-250A 2900 31 8.6 71.5 39 15.4 22 4.0
45 12.5 70 50 17.6
58 16.1 63 51 19.9
 IHF100-80-125 2900 70 19.4 23 70 6.26 11 5.0
100 27.8 20 75 7.26
130 36.1 14 65 7.63
1450 35 9.7 5.75 65 0.85 1.5 4.5
50 13.9 5 70 0.97
65 18 3.5 64 0.98
 IHF100-80-125A 2900 62.6 17.4 18 68 4.5 7.5 5.0
89 24.7 16 73 5.3
116 32.2 11 65 5.74
 IHF100-80-160 2900 70 19.4 34 68 9.53 15 5.0
100 27.8 32 74 11.78
130 36.1 24 65 13.03
1450 35 9.7 8.5 60 1.35 2.2 4.5
50 13.9 8 68 1.6
65 18 6.5 67 1.69
 IHF100-80-160A 2900 65.4 18.2 32 66 8.6 11 5.0
93.5 26 28 73 9.3
121 33.6 21 65 10.6
 IHF100-65-200 2900 70 19.4 52 64 15.5 30 5.0
100 27.8 50 72 18.91
130 36.1 42 71 20.94
1450 35 9.7 13 60 2.06 4 4.5
50 13.9 12.5 68 2.5
65 18 10.5 63 2.95
 IHF100-65-200A 2900 65.4 18.2 46 63 13 22 5.0
93.5 26 44 71 15.02
121 33.6 37 70 17.4
 IHF100-65-250 2900 70 19.4 87 62 26.6 45 4.0
100 27.8 80 69 31.6
130 36.1 68 68 35
1450 30 8.33 21.2 58 3 5.5 4.5
50 13.9 20 63 4.3
60 16.7 18.5 62 4.72
 IHF100-65-250A 2900 65.4 16.2 76.5 60 20.25 37 4.5
93.5 26 70 68 26.2
121 33.6 59 67 28
